聚四氟乙烯制品模壓工藝，注意事項有哪些？ 發布時間：2018/10/12 10:19:44 來源:http://www.futaike.cn/ 瀏覽次數：
摘要：聚四氟乙烯制品的模壓工藝有哪些，在成型過程中注意事項有哪些？下面關于聚四氟乙烯薄膜的模壓成型說明如下，威宇氟塑為您整理說明。
上一篇我們送上的文章是聚四氟乙烯墊片密封失效的原因分析為了更加全面的介紹聚四氟乙烯制品的各項性能、規格、參數等等，我們將持續發布最新知識，幫助大家了解更多的信息。
上一篇：聚四氟乙烯墊片密封失效的原因分析聚四氟乙烯制品的模壓工藝有哪些，在成型過程中注意事項有哪些？下面關于聚四氟乙烯薄膜的模壓成型說明如下，威宇氟塑為您整理說明。

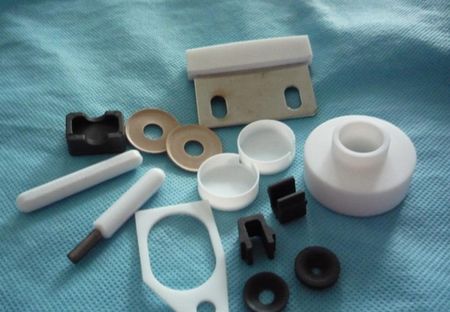

聚四氟乙烯制品模壓工藝聚四氟乙烯模壓成型方法基本上包括混料、預成型、燒結、冷卻四步組成。預成型是將聚四氟乙烯PTFE粉末均勻加入模具內，在常溫下加壓成密實的預成型品(即毛坯);燒結是將預成型品加熱到熔點以上，冷卻是從燒結溫度降到室溫的過程。有些聚四氟乙烯是在熔點溫度以上一次加壓而成，這種成型模具，叫做熱壓模，與此對應的PTFE的模具叫冷壓模。聚四氟乙烯模壓時應注意壓縮比(一殷PTFE為4-6)和成型收縮率(一般PTFE為2.6-4.5%)對制品的影響。
 聚四氟乙烯制品模壓工藝注意事項有哪些？燒結時應注意：升溫速度可采用20-120℃/小時，制品越大，升溫速度越慢，聚四氟乙烯懸浮法樹脂燒結溫度高些，為370-380℃，而分散法樹脂燒結溫度低些，360-370℃，燒結溫度高，收縮率和氣孔率隨之增大，燒結時間應適當控制。冷卻，一般情況用慢速降溫，速度為15-25℃/小時，在特殊情況時，如少數厚度小于5毫米的薄板或推壓成型的薄壁管時，才用快速冷卻。有時聚四氟乙烯制品在100-120℃溫度下，作4-6小時的退火處理。
 關于聚四氟乙烯制品的模壓工藝的說明就為您介紹到這里，如果還有疑問，您可以關注我們網站，也歡迎您來電咨詢。
聚四氟乙烯板化學性能及物理性能說明在下一篇繼續做詳細介紹，如需了解更多，請持續關注。 本文由聚四氟乙烯制品模壓工藝，注意事項有哪些？生產廠家揚中市威宇氟塑制品有限公司于2018/10/12 10:19:44整理發布。 轉載請注明出處：http://www.futaike.cn/news/3956.html。 下一篇：聚四氟乙烯板化學性能及物理性能說明 相關新聞
|
熱門產品
市場行情
技術資料
行業資訊
|
